Гаражные секционные ворота с торсионным механизмом серии RSD02ALU представляют собой классическую, проверенную годами конструкцию с новой алюминиевой сэндвич-панелью. Легкая и прочная сэндвич-панель толщиной 40 мм из алюминия обладает высокой коррозионной стойкостью и термоэффективностью. Ворота данной серии перекрывают проемы шириной до 6000 мм, высотой до 3500 мм, с притолокой от 150 мм и боковыми расстояниями (от края проема до стены) от 120 мм. Специально разработанная конструкция и многообразие типов подъема позволяют установить данную серию ворот в помещения с различными архитектурными особенностями.
ПРЕИМУЩЕСТВА

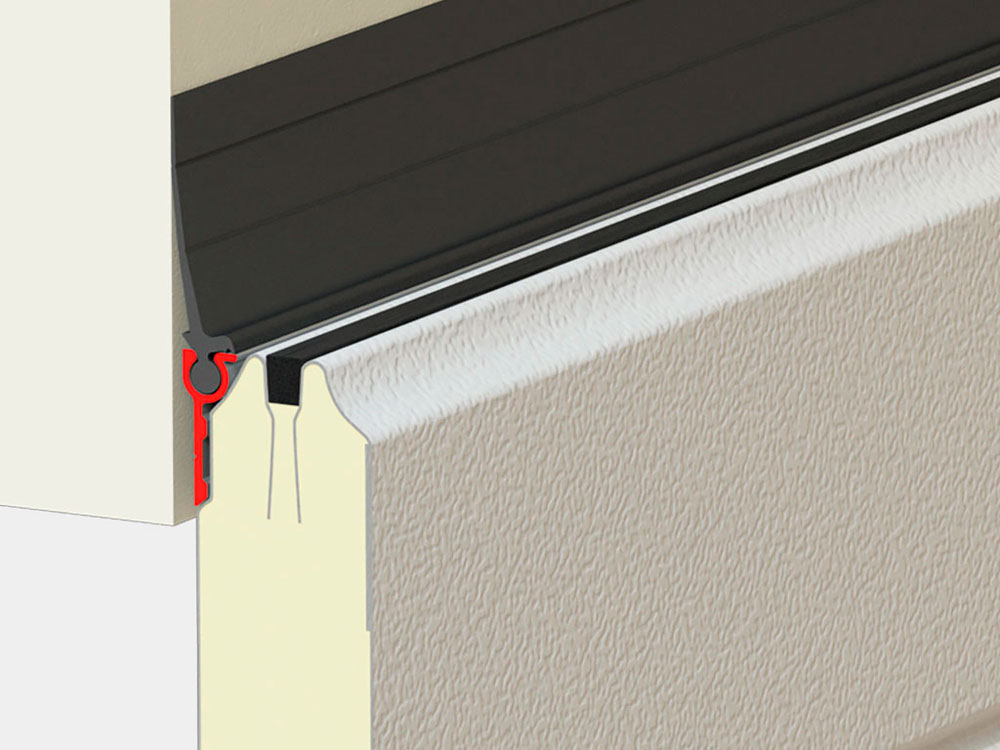

По настоящему тёплые ворота, отсутствие «мостика холода», надёжная герметизация по всему периметру
Алюминиевая сэндвич-панель: лёгкая , надёжная, стойкая к негативным воздействиям
100 % российское производство, ворота полностью изготовлены в России и для России. Идеальна для всех климатических зон
Конструкция ворот полностью соответствует государственному стандарту «металлические ворота» ГОСТ 31174-2003
Износостойкая поверхность панелей гарантирует долговечность в любых погодных условиях
Параметр
Показатель
Высота проема, мм
От 1 800 до 3 000
Ширина проема, мм
От 2 000 до 3 500
Притолока, мм
Пристенки, мм
- Стальной ригель с установленным верхним контурным многокамерным уплотнителем
- Контурные боковые многокамерные уплотнители
- Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
- Верхний угловой кронштейн регулируемый
- Боковая опора с регулируемым роликодержателем
- Нижний угловой кронштейн с регулируемым роликодержателем
- Внутреняя петля
- Вертикальная направляющая в сборе
- Горизонтальная направляющая в сборе
- Дистанционный С-профиль
- Сэндвич-панель
- Кронштейн с двойным шкивом
- Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
- Ручка подъемная
- Задвижка (опция)
- Пружины растяжения
- Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
- H — высота проема (расстояние от пола до верха проема).
- B — ширина проема (расстояние от левого до правого края проема).
- h — притолока (расстояние от верха проема до потолка), min 100 мм.
- b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 100 мм.
- L — глубина помещения.
- При замере Н и В за итоговый размер принимается наибольшая величина.
- При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
- Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
КАК ЗАМЕРИТЬ ПРОЁМ?
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение
Замерьте притолоку проема (h). Если в зоне притолоки проходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение
Замерьте левый пристенок (bл) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение
Замерьте правый пристенок (bп) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение

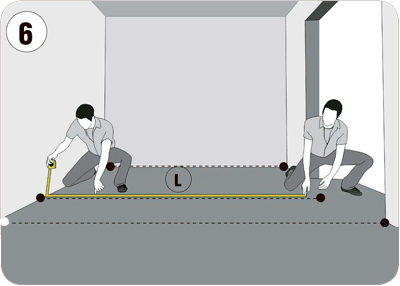

Замерьте длину помещения (L), как показано на рисунке. Запишите минимальное значение
