Энергосберегающие рольставни для наружных окон

Энергосберегающие рольставни выполняют защитную функцию.

Рулонные жалюзи препятствуют потере тепловой энергии. В закрытом виде — не пропускают ультрафиолет, шум, атмосферную влагу, уличную пыль внутрь помещений.
Рулонное полотно модели изготовлено из перфорированных профилей в 6 оттенках.

Рольставни Дорхан-Москва предусматривают заполнение оконного проема шириной до 3,05 м и высотой до 5,5м.
Энергосберегающие рольставни ДорХан обеспечат надежную защиту окон торговых павильонов, частных домов.

Комплектация рольставней Дорхан возможна с дополненым блоком и пультом.

Параметр

Показатель

Высота проема, мм

500–5500

Ширина проема, мм

500–3 050

Максимальная площадь полотна, м²

Притолока, мм

От 125 (накладной монтаж)

Пристенки, мм

От 53 (накладной монтаж)

Белый

Коричневый

Серый

Бежевый

Зелёный

Синий

Бордовый

Серебристый

Антрацит муар

Golden Oak

Dark Oak

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический привод.

Коробка комплектации.

1. 1. Крышка боковая RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
  2. Суппорт подшипника BS100
  3. Направляющее устройство RU45
  4. Подшипник BR28
  5. Капсула универсальная KP40, KP60, KPU60
  6. Вал октагональный RV40, RV60, RV60-1
  7. Кольцо ригельное RD40, RD60
  8. Короб защитный RB125, RB137, RB150, RB165, RB180, RB205, RB230, RB250
  9. Замок автоматический RM1
  10. Электропривод внутривальный
  11. Пластина крепления привода BU100K
  12. Направляющий профиль RG52M, RG53MS, RG62BS
  13. Заглушка PB14
  14. Замок боковой SL41N, SL45M, SLA45
  15. Профиль концевой RA45EN, RA45KN
  16. Профиль (полотно) RH41N, RH45N
  17. Выключатель с ключом SWM, SWK
  18. Выключатель клавишный SWB, SWH

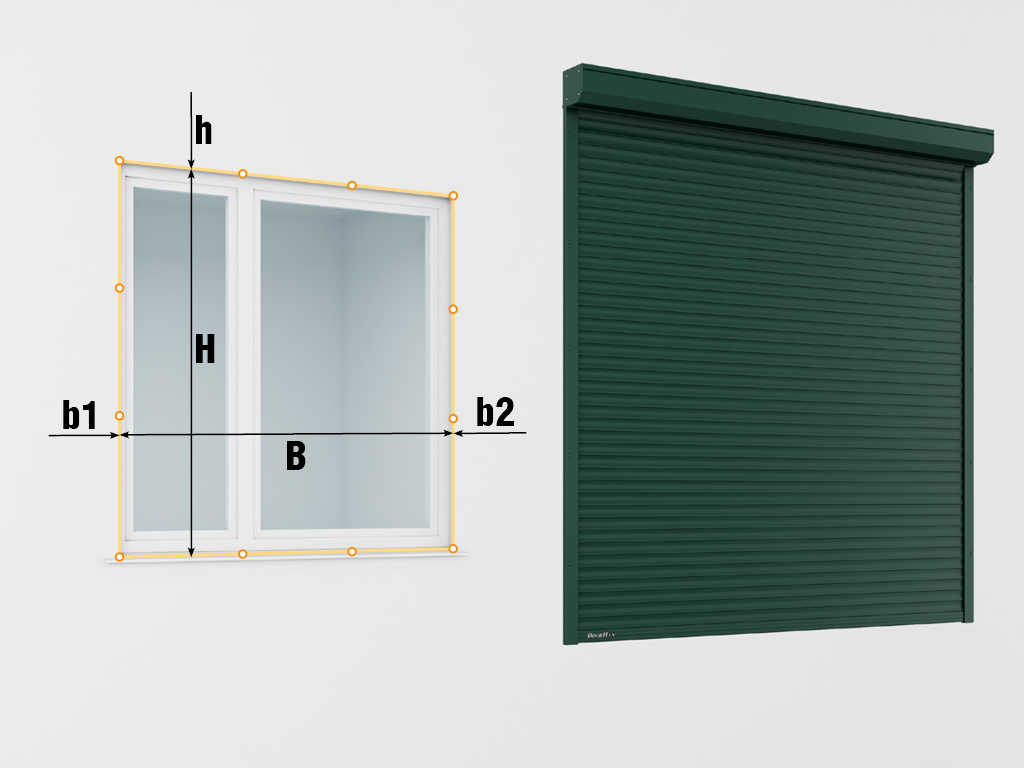

1. Параметры замера для накладного монтажа:
  H — высота проема (max), мм;
  B — ширина проема (max), мм;
  h — высота притолоки (min), мм;
  b1 и b2 — правое и левое боковые расстояния (min), мм.Параметры замера для встроенного монтажа:
  H — высота проема (min), мм;
  B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
2. Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Роллеты

Рольставни

Роллетные системы

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
